01M自動變速器結構原理基本知識2

圖3-17　油冷卻系統的組成1—空心螺栓(35N·m)　2、4、6、7、11—O形密封圈(拆卸後必須更換)　3—自動變速器油冷卻器5—變速器殼體　8—油塞　9—端蓋(用於緊固油塞，拆卸後必須更換)　10—自動變速器油加油管

01M型自動變速器的加油量

圖3-18　電子控制系統的組成1—節氣門位置傳感器G69　2—速度調節裝置開關E45　3—制動燈開關F4—變速器轉速傳感器G38(線束插頭T2為白色，與車速傳感器G68的插頭T2不可互換)5—車速傳感器G68(線束插頭T2為黑色)　6—多功能開關F125　7—強制降擋開關P88—變速器機油溫度傳感器G93(在傳輸線中)　9—自診斷接口10—滑閥箱(內部裝有電磁閥N88、N89、N90、N91、N92、N93、N94)11—起動鎖止和倒車燈繼電器J226　12—變速桿鎖止電磁閥N110　13—變速桿位置顯示屏Y514—發動機控制單元J220　15—自動變速器控制單元J127

圖3-19　電控系統電路B／50—起動機(接線柱50)　D／50—點火開關(接線柱50)　F—制動燈開關　F8—強制低速擋開關F125—多功能開關　G28—發動機轉速傳感器　G38—變速器轉速傳感器　G68—車速傳感器G69—節氣門位置傳感器　G93—自動變速器油溫度傳感器　J226—起動鎖和倒車燈繼電器J220—發動機控制單元　J217—自動變速器控制單元　L19—擋位指示板照明燈M16／M17—倒車燈M9／M10—制動燈和尾燈　N88—電磁閥1　N89—電磁閥2　N90—電磁閥3　N91—電磁閥N92—電磁閥5　N93—電磁閥6　N94—電磁閥7　N110—變速桿鎖止電磁閥　S14—熔斷器附加信號　1—變速桿位置指示板　2—速度調節裝置　3—空調裝置
自動變速器機油溫度傳感器
變速桿鎖止電磁閥

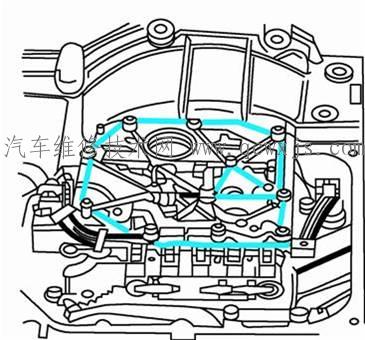

滑閥箱
電磁閥
變速器控制單元J217的位置
控制單元J217的多孔插頭端子號及功能
