科帕奇ABS故障燈常亮

故障描述:08款科帕奇,行駛中ABS燈常亮。
解決方法:用Tech2+CANdi查看故障碼,有C0110 04泵電機電路開路。
電路/系統測試
1. 點火開關置於 OFF 位置,斷開電子制動控制模塊線束連接器。
2. 點火開關置於 ON 位置,檢查並確認 B+ 電路端子 32 和搭鐵之間的測試燈
   是否點亮如果測試燈不點亮,測試 B+ 電路是否對搭鐵短路或開路/電阻過大。
3. 檢查並確認 B+ 電路端子 32 和搭鐵電路端子 16 之間的測試燈點亮。如果測試燈未
   點亮,則測試搭鐵電路是否開路或電阻過大。
4. 點火開關置於 OFF 位置,將電子制動控制模塊從制動壓力調節閥上分離。 檢查電子
   制動控制模塊至制動壓力調節閥連接器是否存在損壞、腐蝕或有制動液等狀況。如果
   連接器腐蝕或損壞明顯,必要時需更換制動壓力調節閥和/或電子制動控制模塊。如果
   有制動液,同時更換制動壓力調節閥和電子制動控制模塊。
5. 在電子壓力調節閥仍分離的情況下,將電子制動控制模塊線束連接至電子制動控制模
   塊。
6. 將測試燈連接在內部電子制動控制模塊連接器上的泵電機電路之間。
7. 點火開關置於 ON 位置,使用故障診斷儀執行“泵電機測試”。如果測試燈點亮,則
   更換制動壓力調節閥。如果測試燈不點亮,則更換電子制動控制模塊和制動壓力調節
   閥。

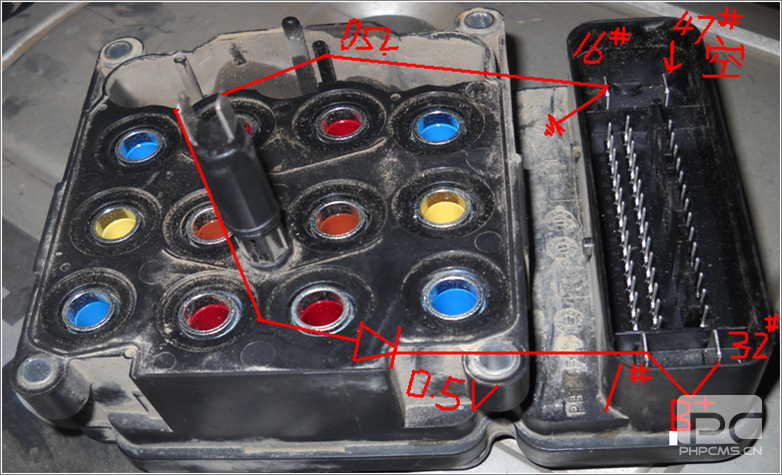

按照故障碼含義中的“電路/系統測試”已無法判斷,於是確認EBCM中的B+電源
32#和1#,經測量32#有12V電壓,1#為0V,問題出現了:可能保險絲,線束、插
頭問題(發生斷路),也與故障碼含義相符,經檢查發現如上頁圖:1#線磨斷。

解決方法:重新接好線束,ABS系統排氣,故障排除。
