電動汽油泵

電動汽油泵

簡介：

說明：電噴車的汽油泵_裝在油箱內_浸在燃油中_即電動燃油泵.

作用：將汽油增壓_並源源不斷地泵入供油管道.

供應超額油量至分油盤以維持噴射系統的工作壓力：一般裝在油箱附近.

電動汽油泵結構及工作原理：

在現代轎車中采用了各種不同的汽油噴射系統_它們的供油方式也有所不同_但必須安有電動燃油泵.它的主要任務是供給燃油系統足夠的且有一定壓力的燃油.

由於機械膜片式燃油泵_受到結構限制_安裝位置既要遠離熱源又要直列式固裝不可橫置.而電動式燃油泵位置可以任意選擇_並具有不產生氣阻特點.

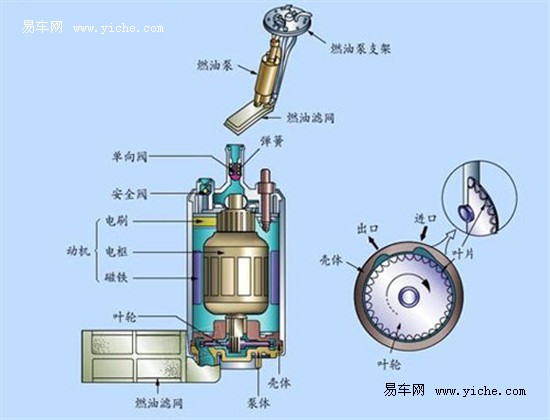

電動燃油泵的結構由泵體、永磁電動機和外殼三部分所組成.永磁電動機通電即帶動泵體旋轉_將燃油從進油口吸入_流經電動燃油泵內部_再從出油口壓出_供給燃油系供油.燃油流經電動燃油泵內部_對永磁電動機的電樞起到冷卻作用_又稱濕式燃油泵.

電動燃油泵的電動機部分包括固定在外殼上的永久磁鐵和產生電磁力矩的電樞以及安裝在外殼上的電刷裝置.電刷與電樞上的換向器相接觸_其引線接到外殼上的接柱上_將控制電動燃油泵的電壓引到電樞繞組上.電動燃油泵的外殼兩端卷邊鉚緊_使各部件組裝成一個不可拆卸總成.

燃油泵的附加功能由安全閥和單向閥完成.安全閥可以避免燃油管路阻塞時壓力過分升高_而造成油管破裂或燃油泵損傷現象發生.單向閥設置目的_是為了在燃油泵停止工作時密封油路_使燃油系統保持一定殘壓_以便發動機下次起動容易.

泵體是電動燃油泵泵油的主體_根據其結構不同的可分滾柱式和平板葉片式.最常見的滾柱式電動燃油泵. 電動燃油泵在車上安裝有安裝在燃油箱外和燃油箱外.還有少數車型在燃油箱內、外各安裝一個電動燃油泵_兩者串聯在油路上.

不同類型的電動汽油泵:

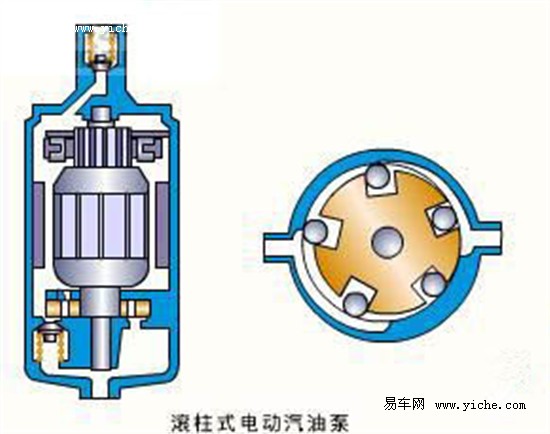

（1）滾柱式電動汽油泵：

由殼體、圓柱形滾柱和轉子等組成.五個滾柱在轉子的槽內可徑向滑動_轉子與殼體存在一定的偏心.轉子在直流電動機的驅動下旋轉_在離心力的作用下_滾柱緊壓在泵體的內圓表面上_形成五個相對獨立的密封腔.旋轉時_每個密封腔的容積不斷發生變化_在進油口時_容積增大_形成一定的真空_將經過過濾的汽油吸入泵內.在出油口處_容積變小_壓力升高_汽油穿過直流電動機推開單向閥輸出.當輸油管路發生堵塞或汽油濾清器堵塞時_汽油壓力超過規定值_限壓閥打開_汽油流回進油側. 發動機熄火.

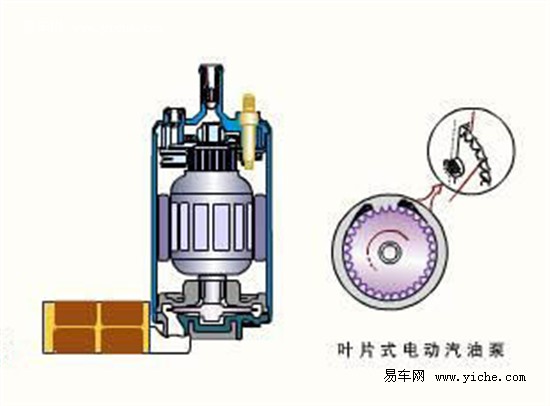

（2）葉片式汽油泵：

葉片泵是轉子槽內的葉片與泵殼(定子環)相接觸_將吸入的液體由進油側壓向排油側的泵.

（3）齒輪式汽油泵：

齒輪泵是容積泵的一種_由兩個齒輪、泵體與前後蓋組成兩個封閉空間_當齒輪轉動時_齒輪脫開側的空間的體積從小變大_形成真空_將液體吸入_齒輪嚙合側的空間的體積從大變小_而將液體擠入管路中去.吸入腔與排出腔是靠兩個齒輪的嚙合線來隔開的.

怎樣檢查電動汽油泵是否正常：

松開化油器的進油管接頭_用手指勾起電動汽油泵的手搖臂至受力位置_慢慢地轉動發動機曲軸_使手搖臂往返地走完一個工作行程.若行程小_可將電動汽油泵轉到最大工作行程（使凸輪軸的偏心輪最大偏心處頂動搖臂）_再用力勾動手搖臂_應感到有一點儲備行程.如果沒有行程_說明泵體與發動機結合面處的墊片過薄；若行程過大_則說明墊片過厚或內搖臂磨損_應予調整或修理.
