自動變速器的拆裝

日期:2017/5/9 8:36:36      編輯:變速器維修

自動變速器是指不依靠人的手力,而能自動實現換擋功能的裝置,具有變速平滑、駕駛輕便等優點,是目前世界上使用最多的一種變速器。隨著自動變速器的不斷普及,我們以後會和自動變速器接觸得越來越多,那麼這一節我們先來簡單的學習一下自動變速器如何拆裝。

(一)自動變速器的分解

2 .拆卸自動變速器外部零部件
(1)清潔變速器外部,拆除所有安裝在自動變速器殼體上的零部件,如加油管、空檔起動開關等;
  (2)從自動變速器前方取下液力變矩器,松開緊固螺栓,拆下自動變速器前端的液力變矩器殼,拆除輸出軸凸緣和自動變速器後端殼,從輸出軸上拆下車速傳感器的感應轉子;
  (3)拆下油底殼,取下 19 支油底殼連接螺栓後,用維修專用工具的刃部插入變速器與油底殼之間,切開所塗密封膠,注意不要損壞油底殼凸緣;
  (4)檢查油底殼中的顆粒。拆下磁鐵,觀察其收集的金屬顆粒,若是鋼(磁性)性材料,則說明軸承、齒輪和離合器鋼片存在磨損,若是黃銅(非磁性)材料,則說明是襯套磨損;
  (5)拆下連接在閥板上的所有線束插頭,拆下 4 個電磁閥,拆下與節氣門閥連接的節氣門拉索,用起子把液壓油管小心的撬起取下,松開進油濾網與閥板之間的固定螺栓,從閥板上拆下進油濾清器;
  (6)拆下閥板與自動變速器殼體之間的連接螺栓,取下閥板總成,取出自動變速器殼體油道中的止回閥、彈簧和蓄壓器活塞,拆下手控閥拉桿和停車閉鎖爪,必要時也可拆下手控閥操縱軸。

點擊查看原圖

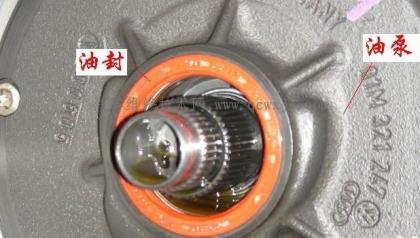

2 .拆卸油泵總成:
拆下油泵固定螺栓,用專用工具拉出油泵總成。

點擊查看原圖


  3 .分解行星齒輪變速器:
(1)從自動變速器前方取出超速行星架和超速(直接)離合器組件及超速齒圈;
  (2)拆卸超速制動器,用起子拆下超速制動器卡環,取出超速制動器鋼片和摩擦片。拆下超速制動器鼓的卡環,松開殼體上的固定螺栓,用拉具拉出超速制動器鼓;
  (3)拆卸 2 檔強制制動帶活塞,從外殼上拆下 2 檔強制制動帶液壓缸缸蓋卡環,用手指按住液壓缸缸蓋,從液壓缸進油孔吹入壓縮空氣,將液壓缸缸蓋和活塞吹出;
  (4)取出中間軸,拆下高、倒檔離合器和前進檔離合器組件,拆出 2 檔強制制動帶銷軸,取出制動帶,拆出前行星排,取出前齒圈,將自動變速器立起,用木塊墊住輸出軸,拆下前行星架上的卡環,拆出前行星架和行星齒輪組件,取出前後太陽輪組件和低檔單向離合器,拆卸 2 檔制動帶,拆下卡環,取出 2 檔制動器的所有磨擦片、鋼片及活塞襯套;
  (5)拆卸輸出軸、後行星排和低、倒檔制動器組件。拆下卡環,取出輸出軸、後行星排、前進檔單向離合器、低、倒檔制動器和 2 檔制動器鼓組件。在分解自動速器時,應將所有組件和零件按分解順序依次排放,以便於檢修和組裝.要特別注意各個止推墊片、止推軸承的位置,不可錯亂。

點擊查看原圖


自動變速器拆裝主要技術參數
1、油底殼緊固螺栓(12N.m)
2、閥體緊固螺栓(5N.m)
3、油泵緊固螺栓(8N.m+90度)
4、小傳動軸緊固螺栓(30N.m)
5.高、倒檔離合器鼓與前後太陽輪驅動鼓卡槽之間的軸向間隙應為 9.8mm~11.8mm ;
6. 自動變速器輸出軸的軸向間隙應為 1.23~2.49mm 。

點擊查看原圖

自動變速器的組裝
1.行星齒輪變速器的組裝:
  (1)將止推軸承和裝配好的輸出軸、後行星排和低、倒檔制動器組件裝入變速器殼,裝入 2 檔制動器鼓,注意將制動器鼓上的進油孔朝向自動變速器下方;
  (2)用厚薄規測量低、倒檔制動器的自由間隙,使其符合標准自由間隙。如不符合標准,應取出低、倒檔制動器,更換不同厚度的擋圈,予以調整;
  (3)裝入 2 檔制動器活塞襯套、止推墊片和低檔單向離合器,將 2 檔制動器的鋼片和摩擦片裝入變速器殼體,裝入卡環。用厚薄規測量 2 檔制動器自由間隙,使之符合標准。如不符合標准,應更換不同厚度的擋圈,予以調整;
  (4)裝入前後太陽輪組件、前行星架和行星齒輪組件及止推軸承,將自動變速器立起,用木塊墊住輸出軸,安裝前行星架上的卡環及止推墊片,安裝 2 檔強制制動帶及制動帶銷軸,
  (5)將已裝配好的高、倒檔離合器組件、前進檔離合器組件及前齒圈組裝在一起,注意安裝好各組件之間的止推軸承及止推墊片;

點擊查看原圖


  (6)讓自動變速器前部朝下,將組裝在一起的高、倒檔離合器組件、前進離合器組件及前齒圈裝入變速器,讓高、倒檔離合器鼓上的卡槽插入前後太陽輪驅動鼓上的卡槽內;
  (7)用厚薄規測量高、倒檔離合器鼓與前後太陽輪驅動鼓卡槽之間的軸向間隙,其值應為 9.8~11.8mm 。如不符,說明安裝不當,應拆檢並重新安裝。安裝 2 檔強制制動帶活塞及液壓缸缸蓋;
  (8)在 2 檔強制制動帶活塞推桿上作一記號,將壓縮空氣吹入 2 檔強制制動帶液壓缸進油孔,使活塞推桿伸出,然後用厚薄規測量推桿的移動量,該值即為 2 檔制動帶自由間隙。如不符合標准,應更換不同長度的活塞推桿,予以調整;
  (9)安裝止推軸承、止推墊片和超速制動器鼓。注意使超速制動器鼓上的進油孔和固定螺栓孔朝向閥板一側。擰緊制動鼓固定螺栓,裝上卡環;測量自動變速器輸出軸的軸向間隙,其值應為 1.23~2.49mm 。如不符,說明安裝不當,應拆檢後重新安裝;安裝超速制動器鋼片和摩擦片,裝上卡環;
  (10)將壓縮空氣吹入超速制動器進油孔,檢查超速制動器工作情況,並測量超速制動器自由間隙,如不符合標准,應更換不同厚度的擋圈,予以調整;裝入超速齒圈和止推軸承、止推墊片;裝入超速行星架、超速離合器組件及止推軸承;安裝油泵,擰緊油泵固定螺栓,其擰緊力矩為 21 N•m ;
  (11)用手轉動自動變速器輸入軸,應使它在順時針和逆時針方向都能自由轉動。如有異常,應拆檢後重新安裝,再次將壓縮空氣吹入各個離合器、制動器的進油孔,檢查其工作情況。在吹入壓縮空氣時,應能聽到離合器或制動器活塞移動的聲音。如有異常,應重新拆檢並找出故障。
