變速器從車架上拆卸（吊下）步驟

之前有介紹過發動機從車架上拆下吊下發動機步驟 現在大家在了解一下變速器從車架上拆卸（吊下）步驟，沒吊過變速器的朋友趕緊學習了。

變速器拆卸需要的專用工具、操作設備、檢測儀器以輔助工具
1)1O-222A 支撐裝置、10-222A/1 底座、3282 變速器定位件、3282/31 調整板、3282/48銷(2 個)、3282/59 定位件、3336 變速器懸掛裝置、V.A.G1332 扭力扳手、V.A.G1383A 發動機和變速器專用舉升裝置，如圖 4-56 所示。
2)V.A.G1331 扭力扳手
變速器拆卸
1)首先檢查是否安裝了已設碼的無線電設備。若已安裝，請詢問防盜代碼。
2)拆下蓄電池及其托架。
3)從發動機上拆下蓋板。
4)如果空氣濾清器裝在蓄電池後面，也必須將其拆下。
5)如圖 4-57 所示，將換檔自鎖拉索和選檔拉索上的鎖止機構向前拉(箭頭方向 1)至極限位置，然後向左(箭頭方向 2)固定住。從換向槓桿 A 拔出防松墊片(箭頭 3)並拆下換向槓桿。拆下變速器換檔拉桿 B，為此必須擰下螺母(箭頭 4)。

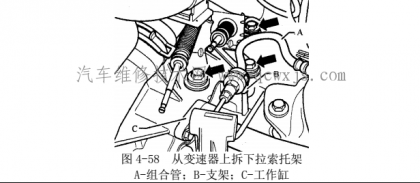

6)從變速器上拆下拉索托架，如圖 4-58 箭頭所示。把換檔自鎖拉索和選檔拉索綁高。將組合管 A 從支架 B 中拔離變速器。拆下工作缸 C 並放到一側，用鋼絲固定，不要打開管道系統。注意:不踩離合器踏板。
7)從發動機和變速器的上部連接螺栓上拆下搭鐵線。
8)拆下發動機和變速器的上部連接螺栓。
9)然後拆下起動機上的固定螺釘。

10)將支撐裝置 10-222A 與底座 10-222A/1 進行連接裝配，如圖 4-59 所示。

11)發動機和變速器機組通過夾具絲桿略微預張緊。
12)松開左前車輪螺栓。
13)抬起車輛。
14)拆下左車輪。
15)拆下隔音槽和左前輪罩外殼。
16)如圖 4-60 所示，拔出倒車燈插頭 1，拆下起動機上的支架 2(箭頭所示)，拆下起動機。

17)脫開靠在雙卡箍上的前部排氣管後的排氣裝置。
18)將前部排氣管在三效催化轉化器區域內用鋼絲固定在車身上。
19)拆下穩定桿的支撐桿，如圖 4-61 箭頭 A 和 B。
20)從變速器的法蘭鈾上擰下萬向軸。
21)如圖 4-62 所示，抬高右萬向軸並進行固定。給用於左車橋轉向節的螺栓(箭頭所示)的安裝位置做上標記。旋出螺栓(箭頭所示)。如果安裝了連桿 1，則將其從穩定桿上拆下。

22)轉動車輪軸承殼體使之朝外。
23)拔出左側位於機組支架和變速器之間的萬向軸。
24)同時將萬向軸導入輪罩並用鋼絲固定在減振支柱上。
25)拔出車速表傳感器上的插頭，如圖 4-63 箭頭所示。
26)如果安裝了吸管支座，則將其拆下，如圖 4-64 箭頭所示。旋出右側法蘭軸上部的發動機和變速器連接螺栓 A。
27)將左側機組支承的六角螺栓(如圖 4-65 箭頭所示)從變速器支座中拆下。
28)調整支撐工具 10-222A 左邊的絲桿來降低高度，將發動機和變速器機組傾斜放置。注意:降低發動機和變速器機組時應注意，在差速器區域內不要讓變速器接觸機組支架。
29)拆下變速器托架 A，如圖 4-66 箭頭所示。
30)松開發動機油底殼區域內發動機和變速器的連接螺栓(螺栓仍保留在發動機上)。

31)變速器專用舉升裝置及變速器定位件 3282、用於“02T”變速器的調整板 3282/31和定位元件如下所述進行組裝:

(1)調整板 3282/31 放置在變速器定位件 3282 上(只有一個位置能夠正好安放調整板)。
(2)變速器定位件的托臂對准調整板上對應的孔。
(3)旋入定位元件 A，如圖 4-67 所示。

(4)如圖 4-68 所示，變速器專用舉升裝置放置在車輛下，調整板上箭頭 B(見圖 4-67)指示車輛行駛方向

(5)校正調整板使之與變速器平行，並將定位件鎖定在變速器上。
32)拆下發動機和變速器的連接螺栓(見圖 4-68 箭頭所示)。
33)從空心定位銷頂出變速器並小心轉向機組支架。
34)由第二個機修工將發動機小心向前按壓。
35)同時請注意水箱。
36)在差速器區域旋轉變速器使之朝下。
37)小心降低變速器，同時用右法蘭軸 A 按照圖 4-69 所示在飛輪/墊板區域和左法蘭軸B 在機組支架區域導引。
38)變速器的位置在降低時通過變速器定位件 3282 的絲桿來改變。
變速器的運輸
1)將變速器懸掛裝置 3336 用螺栓擰在離合器殼上，如圖 4-70 所示。
2）用卡槽銷調整滑塊上的支撐臂，如圖 4-71 箭頭所示。可見的孔的數目=5。
3)用修理廠用起重機和變速器懸掛裝置 3336 提舉變速器。
4)安放變速器(例如放入運輸容器)。
5)注意墊板在發動機上的正確位置。
