長安鈴木天語保養燈手工歸零方法

天語國V車型增配保養提醒功能。每隔三個月或5000公裡提醒客戶進行車輛保養。

這個功能通過組合儀表板提醒報警燈和液晶顯示的方式實現。

每當點火開關接通時，組合儀表ECU將自動檢測其內部存儲器，一旦累計的行駛時間達到三個月或行駛裡程達到5000公裡，黃色的保養提醒報警燈將會持續點亮同時，組合儀表右下液晶顯示屏也將顯示5秒鐘的“OIL”字樣，以提醒客戶需要對車輛進行定期保養了。對車輛進行定期保養後，需對保養提醒功能進行歸零操作，熄滅保養提醒，重新進入下一保養周期計算。

設變項目 電噴控制器（含空調） 輪胎 組合儀表 設變說明 發動機匹配變更 采用低滾動阻力輪胎 新增保養提醒功能 件號識別 33920-56KG0-000（MT）
33920-56KH0-000（AT）
34100-56KH0-000（MT）
34100-56KG0-000（AT）

車輛保養提醒功能

1、功能說明

為提醒客戶定期進行車輛保養，天語國V車型新增了保養提醒功能。該功能通過升級原國IV車型組合儀表內的硬件和軟件，以提醒報警燈和信息顯示的方式而實現。需要補充說明的是，新舊組合儀表與儀表板線束連接的引腳定義完全相同。

車輛運行時組合儀表控制器自動累計自新車下線或前次歸零復位之日起車輛的行駛裡程和行駛時間。該信息不能顯示，也不能讀取。

每當點火開關接通時，組合儀表中的控制器都將自動檢測其內部存儲器，一旦累計的行駛時間或行駛裡程達到三個月或5000公裡，黃色的保養提醒報警燈（參見圖1序號8）將會持續點亮（一直到清零復位操作完成為止）。同時，組合儀表信息顯示屏（5）右下（E）區將顯示5秒鐘的“OIL”字樣，以提醒客戶需要對車輛進行定期保養了。

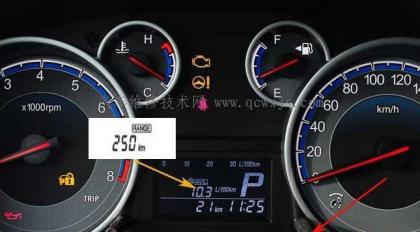

圖1 組合儀表顯示示意圖

2、車輛歸零復位操作

車輛在以下三種情況時應進行保養提醒的歸零復位操作，否則可能引起保養提醒燈誤報警，引發客戶投訴。

1）新車銷售交車給客戶之前的PDI檢查時；

2）保養提醒燈點亮之前進行車輛定期保養操作時；

3）保養提醒燈點亮之後進行車輛定期保養操作時。

清零操作時應根據車輛進廠時的不同狀態按以下不同的方式進行操作。

A．提醒前的歸零復位操作

1、保養提醒燈點亮之前，即未達三個月或5000公裡的保養間隔時間或間隔裡程之前進行定期保養時：

即保養提醒燈點亮之前，包括新車PDI檢查或客戶車輛在未達到三個月或5000公裡的保養間隔時間或保養間隔裡程之前進行定期保養時，其歸零復位操作方法如下：

1） 接通點火開關，短按圖1所示信息顯示選擇手柄（7），將信息顯示屏（5）中（B）

區的內容轉換成續航裡程顯示。

2）在續航裡程顯示過程中，持續按下信息顯示選擇手柄（7）5秒鐘以上，信息顯示屏

（5）右下（E）區將顯示“OIL”字樣2秒鐘。

3）在完成第2）步操作後，放開信息顯示選擇手柄（7），並在2秒內連續5次快按信息顯示選擇手柄（7），且該操作必須在3秒內完成；

4）“OIL”閃爍顯示3次後熄滅，歸零復位操作完成。

B．提醒後的歸零復位操作

提醒後的歸零復位操作，即車輛已達到三個月或5000公裡的保養間隔時間或間隔裡程之後才進行

即保養提醒燈點亮之後，包括新車PDI檢查或客戶車輛在達到三個月或5000公裡的保養間隔時間或保養間隔裡程之後才進行定期保養時，其歸零復位操作方法如下：

1）接通點火開關，組合儀表信息顯示屏（5）右下E區將顯示5秒鐘的“OIL”。

2）在這５秒之內按下圖1所示信息顯示選擇手柄（7），並持續5秒以上；

3）此時圖1所式信息顯示屏（5）右下E區將在閃爍顯示1次“OIL”之後繼續顯示“OIL”；

4）在完成第2）步操作後，放開信息顯示選擇手柄（7），並在2秒內連續5次快按信息顯示選擇手柄（7），且該操作必須在3秒內完成；

5）當上述操作順利完成後，信息顯示屏（5）右下E區將會以1HZ的頻率閃爍顯示3次“OIL”，之後關閉“OIL”及報警燈的顯示，歸零復位操作完成。
