變速器總成安裝到車架的步驟

之前我們已經了解了變速器從車架上拆卸(吊下)的步驟 ,變速器維修完以後要安裝,接下來就是講變速器總成安裝到車架的步驟了。


變速器總成


變速器總成安裝步驟。

(1)變速器專用舉升裝置及變速器定位件 3282、用於“02T”變速器的調整板 3282/31和定位元件如下所述進行組裝(見圖 4-67):
①調整板 3282/31 放置在變速器定位件 3282 上(只有一個位置能夠正好安放調整板)。
②變速器定位件的托臂對准調整板上對應的孔。
③旋入定位元件 A(如調整板上所示)。
④變速器放至變速器專用舉升裝置上。
⑤校正調整板使之與變速器平行,並將定位件鎖定在變速器上。
⑥變速器專用舉升裝置放置在車輛下,調整板上箭頭 B 指示車輛行駛方向。
⑦變速器通過變速器定位件 3282 的絲桿在差速器區域內轉向下。

⑧由第二個機修工將發動機小心向上按壓,同時請注意水箱。


(2)小心抬高變速器,同時用右法蘭軸 A 按照圖 4-69 所示在飛輪/墊板區域和左法蘭軸B 在機組支架區域導引。

(3)裝入變速器。

注意:注意發動機和用於供暖裝置的熱交換器之間的冷卻液軟管。

(4)安裝發動機和變速器(見圖 4-68 箭頭所示)的連接螺栓。
(5)旋入發動機和變速器的下部固定螺栓。
(6)變速器用螺栓與發動機進行固定後,從變速器上拆下變速器專用舉升裝置。
(7)用新的螺栓安裝變速器托架 A(見圖 4-66 箭頭所示)。
(8)將左側機組支承的橡膠支座和變速器托架的上部區域用裝配用潤滑油進行浸潤。
(9)校正發動機和變速器的安裝位置,為此擰緊支撐裝置 10-222A 的左絲桿。
(10)將新的左側機組支承的六角螺栓(見圖 4-65 箭頭所示)裝入變速器支座。 注意:用扭矩緊固左側機組支承的螺栓後才能拆下支撐裝置 10-222A。
(11)旋入發動機和變速器的上部固定螺栓。
(12)安裝右側法蘭軸上部的發動機和變速器連接螺栓 A(見圖 4-64)。然後,如果有吸管支座,則安裝吸管支座(箭頭所示)。

(13)插上車速表傳感器上的插頭(見圖 4-63 箭頭所示)。



(14)使用新的螺栓固定穩定桿的支撐桿。
(15)由另一個機修工將發動機小心向上壓。

(16)安裝穩定桿的支撐桿,如圖 4-72 箭頭 A 和 B。

變速器總成安裝到車架的步驟

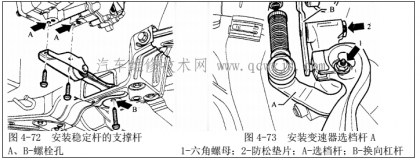

圖 4-72 安裝穩定桿的支撐桿 圖 4-73 安裝變速器選檔桿 A


A、B-螺栓孔 1-六角螺母;2-防松墊片;A-選檔桿;B-換向槓桿
(17)組裝排氣裝置。
(18)用新的螺栓將車橋轉向節和擺臂擰在原來的位置上。
(19)安裝萬向軸至變速器。
(20)安裝起動機。
(21)在起動機上安裝支架 2(見圖 4-60 箭頭所示),插上倒車燈插頭 1。
(22)將搭鐵線安裝至發動機和變速器的上部連接螺栓。
(23)見圖 4-58,安裝工作缸 C,組合管 A 壓入變速器上的支架 B 上,拉索托架安裝至變速器上(箭頭所示)。
(24)安裝變速器選檔桿 A,如圖 4-73 所示。擰緊六角螺母(箭頭 1),裝入換向槓桿 B並用防松墊片(箭頭 2)固定。
(25)將換檔自鎖拉索和選檔拉索與各自的拉索鎖止件進行連接。
(26)調整換檔操縱裝置。'
(27)安裝車輪。

(28)檢查齒輪油。



(29)安裝隔音槽和左輪罩外殼、
(30)安裝發動機蓋板或裝入空氣濾清器。
(31)安裝蓄電池及其托架。

注意:對帶已設碼的無線電設備的車輛應注意設碼。


3)螺栓的擰緊力矩。

(1)將變速器安裝到發動機上,如圖 4-74、表 4-2 所示。A 為用於定心的空心定位銷。

變速器總成安裝到車架的步驟

圖 4-74 將變速器安裝到發動機上' A-定位銷

變速器總成安裝到車架的步驟


表 4-2 自動變速器和發動機的連接螺栓規格和擰緊力矩 編號 螺栓 個數 力矩,N.m 1 M12×65 2 80 2* M12×140 2 80 3 M12×80 1 80 4 M10×50 2 40 *用於將起動機連接至變速器上


(2)將變速器托架 1 連接至變速器上,如圖 4-75 所示。更新螺栓,略微擰緊所有螺栓。

以一定扭矩擰緊螺栓 A,以一定扭矩擰緊螺栓 B,螺栓 A 和 B 的擰緊力矩:40N.m+90°。


(3)將變速器連接到車身上,如圖 4-76 所栓,略微擰緊所有螺栓。以一定扭矩擰緊螺栓(圖 4-76 中箭頭所示)。螺栓的擰緊力矩:40N.m+90°。

變速器總成安裝到車架的步驟

圖 4-75 將變速器托架 1 連接至變速器上 圖 4-76 將變速器連接到車身上

1-托架;A、B-螺栓 注意:無應力安裝發動機和變速器支座。
