拖曳臂式懸掛

拖曳臂式懸掛

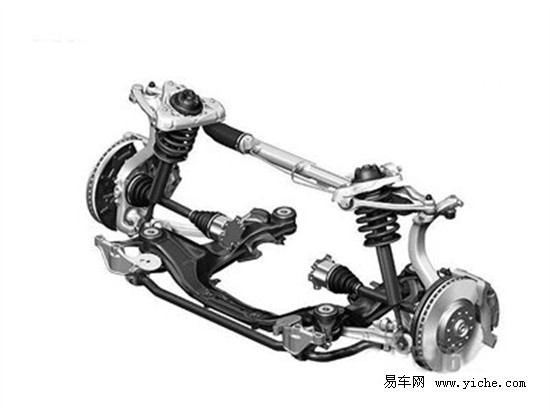

簡介：

拖曳臂式懸掛姑且稱之為半獨立懸掛_從懸掛的大分類來看_所有的懸掛可以被分成兩大類_即：獨立懸掛和非獨立懸掛.但是在但縱臂扭轉梁懸掛上_這兩個分類變得有些模糊.從懸掛結構來看屬於不折不扣的非獨立懸掛_因為左右縱向搖臂被一跟粗大的扭轉梁焊接在一起_但是從懸掛性能來看_這種懸掛實現的是具有更高穩定性的全拖式獨立懸掛的性能.

優缺點:

拖曳臂式懸掛本身具有非獨立懸掛的存在的缺點但同時也兼有獨立懸掛的優點_拖曳臂式懸掛的最大優點是左右兩輪的空間較大_而且車身的外傾角沒有變化_避震器不發生彎曲應力_所以摩擦小.拖曳臂式懸掛的舒適性和操控性均有限_當其剎車時除了車頭較重會往下沉外_拖曳臂懸掛的後輪也會往下沉平衡車身_無法提供精准的幾何控制.

主要優點：結構簡單實用、占用空間最小、制造成本低.

主要缺點：承載性能差、抗側傾能力較弱、減震性能差、舒適性有限.

適用車型：中小型汽車、低端SUV後懸掛.

不同廠家對這種懸掛的稱謂不同：如：縱臂扭轉梁獨立懸掛_縱臂扭轉梁非獨立懸掛_H型縱向擺臂懸掛等等.歸根結底他們都是同一種懸掛結構——拖曳臂式懸掛_只是調教稍有不同.
拖曳臂式懸架是專為後輪而設計的懸架結構_它的構成非常簡單——以粗狀的上下擺動式拖臂實現車輪與車身或車架的硬性連接_然後以液壓減震器和螺旋彈簧充當軟性連接_起到吸震和支撐車身的作用_圓柱形或方形橫梁則連接左右車輪.從拖曳臂懸架的構造來看_由於左右縱擺臂被橫梁連接_因此懸架結構依舊還保持著整體橋式的特性_這也就使縱向拖臂所連接的車輪在動態運動中外傾角不會發生變化_由此會使前輪出現轉向不足_所以拖曳臂後懸無法為車身的精確操控提供良好的保障.不過可喜的是_連接左右縱臂的橫梁在連接處為可轉動式_在一定程度上可讓左右車輪在小范圍的空間內自由跳動而不干擾到另一側車輪.

說到此_我們需要借助拖曳臂懸架的作動原理來看看它為什麼性能如此平平.在前面我們已經說到_拖曳臂懸架左右縱臂被一根橫梁相連_因此它在某些特性上與整體橋式懸架有相似之處.打個比方_假設一輛裝備拖曳臂後懸的緊湊型轎車經過短波路面_由於左右後輪有橫梁相連_所以左右兩側車輪都會同時隨起伏不平的路面抖動_盡管液壓減震器和螺旋彈簧能吸收掉部分震動_但由於後懸的整體性_剩余的無法過濾掉的震動還是不可避免地會傳入車廂_因此乘坐者會感到一定的不適_這種不適說得直白點就是比較顛.如果此時後輪裝備的是多連桿懸架_左右後輪就可以分別隨著各自的連接桿進行上下運動_不會因為中間的橫梁而互相干擾_那麼舒適性也將大大提高.

舒適性如此_在操控性上你更是別指望拖曳臂會帶給你莫大的驚喜.在動態運動尤其是高速轉速中_車身隨慣性會產生一定的側傾_前面我們提到由於縱向拖臂所連接的車輪在轉向中不會發生外傾角變化_由此會造成前輪的轉向不足_所以拖曳臂懸架給人的感覺是極端操控狀態下可控性較差_後輪反映較遲鈍.其實這也與左右縱臂（車輪）被橫梁連接有關_因為轉向時車身會側傾_而彎道內側車輪會在減震器和彈簧的伸展下盡量保持與地面的接觸_左右車輪受力不均會影響到動態操控性.有兩種方案倒是可以解決這一問題_一種是更換更為先進的多連桿懸架_另一種則是導入後輪隨動轉向功能.

雖然拖曳臂的缺點和物理缺憾明顯_但矛盾的焦點是它也存在同樣突出的優點：占用車身空間小_不會讓車身在運動中發生外傾角變化_減震器不會發生應力彎曲加劇輪胎磨損.

結構分類：

盡管拖曳臂式懸架的結構非常簡單_構成部件也非常少_但是它卻可以分為半拖曳臂式和全拖曳臂式兩種類型.

所謂半拖曳臂式_就是指拖臂平行或適當傾斜於車身_拖臂的前端連接車身或車架_後端連接車輪或車軸_拖臂可以隨減震器和螺旋彈簧實現上下擺動.通常半拖曳臂式懸架結構相對簡單_制造成本低_在國內常見的微型車或緊湊型轎車如奧托、夏利、波羅以及飛度上都可以見到.而全拖曳臂式_就是指拖臂安裝於車軸上方_連接臂由後向前延伸_通常從拖臂連接端到車輪端會有一個類似於V型的結構出現_這樣的結構我們稱之為全拖曳臂式.這種懸架結構相對來說較半拖曳臂式要復雜_性能好於半拖式_通常在法系車如標致、雪鐵龍上較常見.富康的拖曳臂式後懸就是典型的全拖臂式結構_不過隨著半拖曳臂式懸架結構的改善_全拖曳臂式已經非常少見了.

其實在拖曳臂式懸架的構造中還有許多講究_例如液壓減震器和螺旋彈簧的組合方式就有一體式和分離式.減震器和彈簧一體式的好處在於節省空間_增加舒適性_在這種結構中螺旋彈簧通常阻尼系數比較小_講究乘坐舒適感_自然這種結構的承載能力也非常有限.減震器和彈簧分離式是通過增加彈簧阻尼彌補一體式承載能力不足的缺憾_不過這樣一來乘坐舒適性又受到了影響_並且減震器和彈簧分開安裝又比較浪費空間_所以這種結構通常只在MPV或小型廂式車上較為常見.

除了液壓減震器和螺旋彈簧的組合方式有講究外_在拖曳臂懸架的設計過程中_對連接左右拖臂的橫梁也非常有講究_因為橫梁安裝位置的不同會導致車輛的行駛性能有非常大的變化.如果橫梁安裝位置過於靠近拖臂和車身的連接點_那麼車輛的舒適性就會非常好_但操控性會隨之下降_因為這種結構會導致車身側傾；如果橫梁安裝位置過於靠近車輪中心軸位置_車輛的行駛舒適性和操控性都不會有多好_但通過性和承載性更好_因為這樣一來其性能就接近於整體橋式結構了.
