邁騰發動機無法啟動

【車輛信息】

車型：邁騰

故障：發動機運轉過程中自動熄火；每次打開鑰匙門後，發動機未啟動但轉速表顯示轉速為2000rpm左右，然後逐步回落到0rpm 。自診斷檢查有：P0321 點火/ 分電器發動機轉速輸入電路 范圍/ 性能故障www.ttkaiche.com

【故障分析和檢修過程】

檢查G28 至發動機電腦J623 之間的線路，測量G28 電阻均正常。在斷開G28 傳感器插頭的情況下，測量發動機電腦插頭的T60ya/51 及T60ya/36 兩腳的DSO 電壓波形為：

可見，線路干擾造成了G28 在發動機沒有運轉的情況下而產生了“轉速信號”，信號周期為515μs該信號在開鑰匙門5 秒左右就消失了，觀察發現只有節流閥體在開鑰匙門時工作，且工作5 秒左右就停止工作。

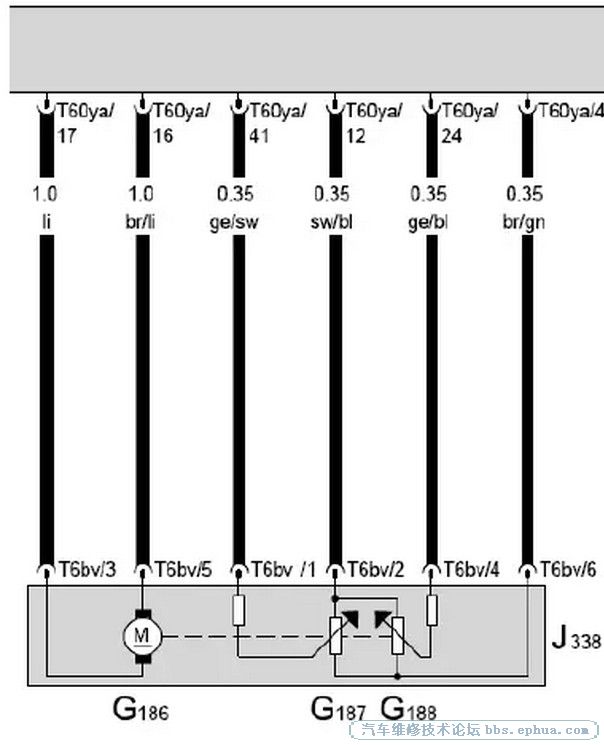

節流閥體電路如為：

測量G186 驅動信號如圖：

故障原因分析：

G186的驅動信號周期也是515μs 左右。故分析為該驅動電流對G28 線路產生了干擾。

故障處理方法：

檢查發現這兩組線路正好捆扎在一段線束內。拋開線束檢查，發現線束內有大量積水，詢問車主得知，不久前曾清洗過發動機艙。

吹干線束，重新包扎後故障排除。從上面圖片中可以看出， G28信號及G186 驅動線在線束中均為絞接纏繞，其目的就是為了避免干擾和防止信號洩露造成干擾。在線束內進水的情況下，相當於在導線之間充入了導電介質，形成了“電容”。勢必造成信號干擾。

專用工具/ 設備： VAS 5052A 示波器
