森林人故障燈點亮的思考

車　　型：森林人
行駛裡程：13233公裡
故障現象：發動機故障燈點亮
驗證故障：讀取故障碼，發現DTC P2102-節氣門執行器控制電機電路低，偶發。清除故障碼後，試車再次出現。
檢查步驟：
    一、初步檢查：根據故障提示，查看維修手冊，檢查節氣門控制電機電源。保險完好、繼電器線圈電阻完好、繼電器觸點電壓12V、線路正常。
二、故障分析：初步檢查無果，整理思路重新開始。由於故障碼可以消除，試著從故障碼凍結數據查看故障出現時機。發現故障在啟動的時候出現。聯想清除故障碼後，點火開關-ON後沒有故障碼，而且試車行駛加速收油未見異常。
三、深入檢查：重點看節氣門電源在啟動時候的電壓，用萬用表檢查電壓沒有發現問題，使用示波器檢測發現問題，在啟動時節氣門電壓降至2.44V，明顯電壓低。分析認為啟動時候整車電壓低，造成節氣門繼電器因觸點問題輸出電壓不足，引起故障碼出現。調換繼電器後測試電壓7.05V。 啟動試車故障碼不在出現。
解決結果：更換節氣門供電繼電器，後故障排除。


                      圖一：測量點

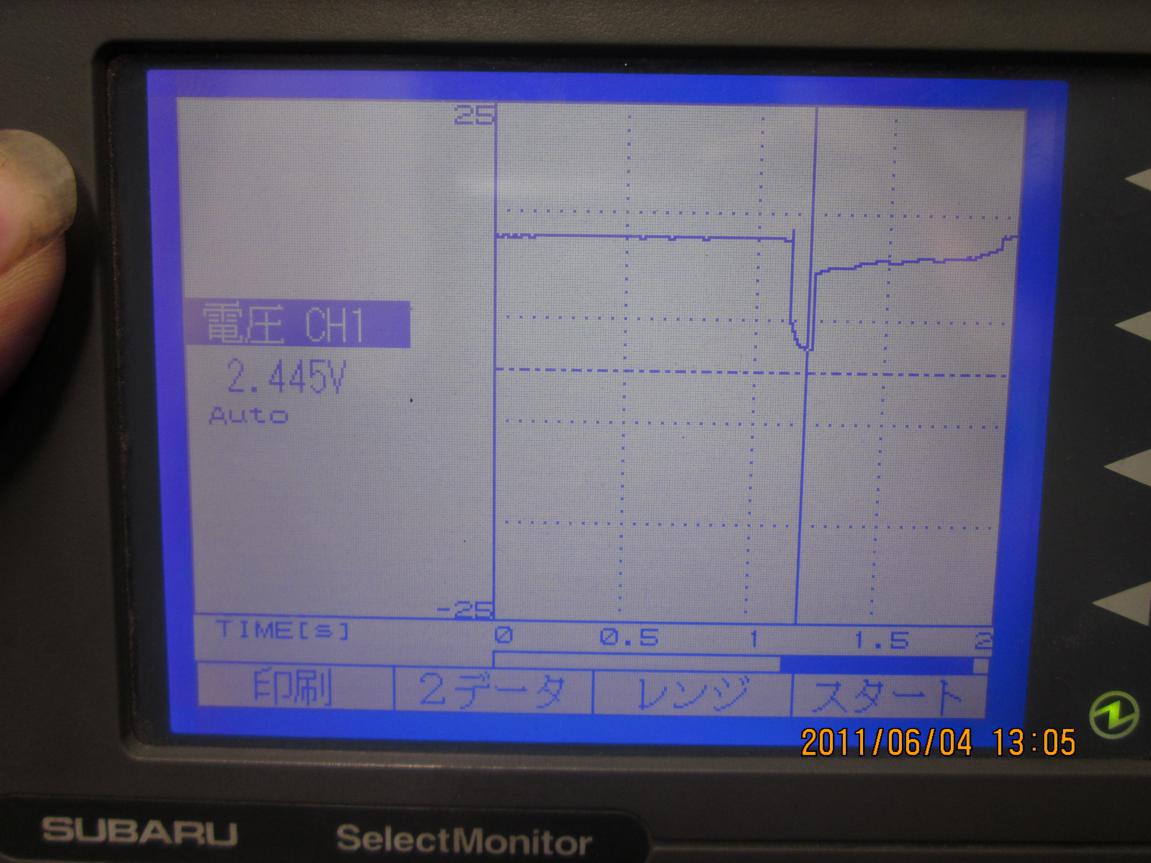

                 圖二： 故障出現示波器測量



      圖三：故障排除後正常示波器波形
